La guida definitiva ai tubi in rame TP2: proprietà, applicazioni e standard di settore

Parte 1: Introduzione ai tubi in rame TP2

1.1 Definizione del rame TP2: lo steard del settoe

TP2 Rame è un rame disossidato al fosfoo con un elevato contenuto di fosfoo residuo. Nel campo della metallurgia è classificato secondo lo steard cinese GB/T 1527 , che è funzionalmente equivalente a quello riconosciuto a livello internazionale ASTM C12200 (Cu-DHP) .

La “P” in TP2 sta per Fosforo , che viene aggiunto durante il processo di fusione per rimuovere l'ossigeno. “Disossidando” il rame, i produttori creano un materiale che è significativamente più affidabile per le applicazioni industriali rispetto al rame puro standard, in particolare quando sono coinvolti calore e saldatura.

1.2 Il significato: perché il rame disossidato è importante

Il significato principale del rame TP2 risiede nella sua saldabilità . Il rame tradizionale “a pece tenace” (come il T2) contiene tracce di ossigeno. Quando il T2 viene riscaldato o saldato in un’atmosfera ricca di idrogeno, soffre di “infragilimento da idrogeno”, che porta a crepe microscopiche e cedimenti strutturali.

TP2 risolve questo problema. Poiché il fosforo si è già legato e rimosso l'ossigeno, i tubi in rame TP2 possono essere brasati e saldati in modo sicuro, garantendo giunti a prova di perdite. Ciò lo rende il “gold standard” per i sistemi che devono trattenere gas o liquidi ad alta pressione per decenni.

1.3 TP2 vs. TP1: un breve confronto

Sebbene entrambi siano disossidati al fosforo, la scelta tra loro spesso si riduce a un compromesso conduttività termica/elettrica and unendo affidabilità :

• TP1 (basso fosforo): Contiene meno fosforo (dallo 0,005% allo 0,012%). Offre una conduttività più elevata ma è leggermente più sensibile durante i processi di saldatura complessi.
• TP2 (alto fosforo): Contiene più fosforo (dallo 0,013% allo 0,050%). È la scelta preferita per il Industrie HVAC e refrigerazione perché le sue prestazioni di saldatura superiori compensano la leggera segnalata della conduttività.

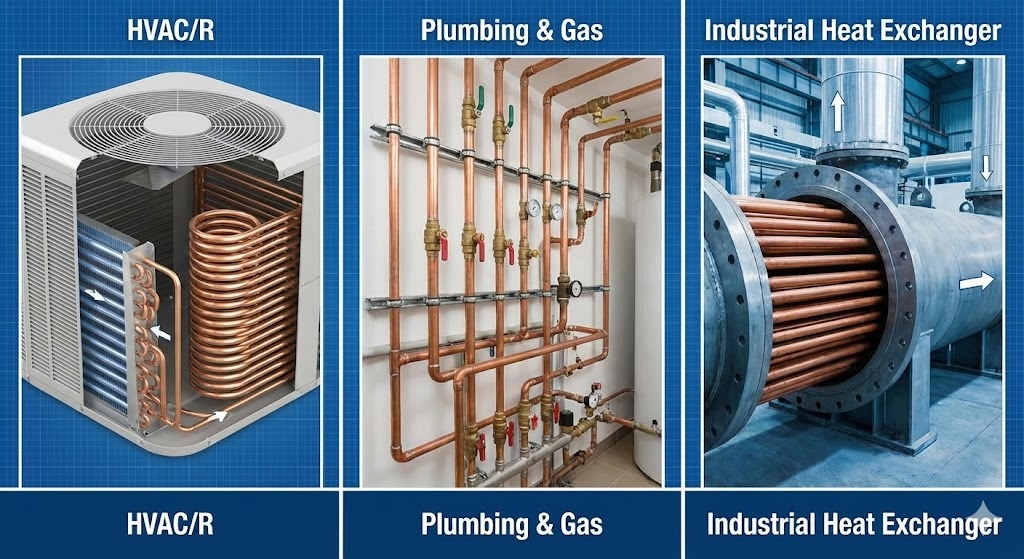

1.4 Usi comuni e industrie

I tubi di rame TP2 sono il “sistema circolatorio” delle moderne infrastrutture. Grazie alla loro combinazione unica di resistenza alla corrosione ed efficienza termica, sono indispensabili per:

• HVAC/R (riscaldamento, ventilazione, condizionamento dell'aria e refrigerazione): Utilizzato per linee frigorifere e batterie di evaporatore/condensatore.
• Impianti idraulici e gas: Trasporto sicuro di acqua potabile e gas medicali.
• Potenza ed energia: Scambiatori di calore in centrali elettriche e sistemi di raffreddamento per hardware di energia rinnovabile.
• Automotive: Sempre più utilizzato nei sistemi di gestione termica delle batterie dei veicoli elettrici (EV).

Parte 2: Norma e specifiche

Quando si acquistano o si specificano tubi in rame TP2, è fondamentale utilizzare la nomenclatura internazionale corretta per garantire la qualità.

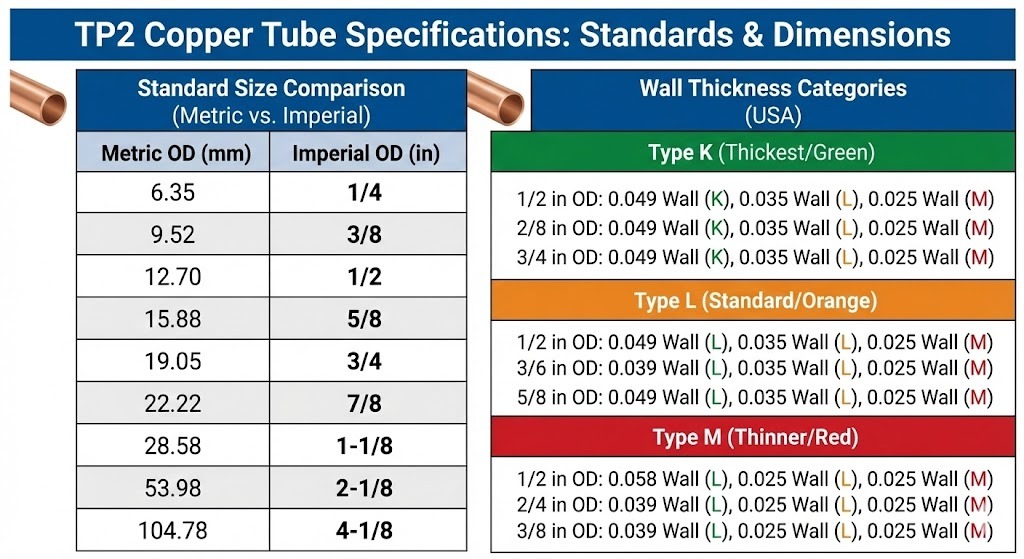

2.1 Comuni standard di settore

2.2 Specifiche dimensionali

I tubi TP2 sono disponibili in una vasta gamma di dimensioni, ma sono generalmente classificati in base a:

• Diametro esterno (OD): Tipicamente varia da 2 mm a oltre 200 mm.
• Spessore della parete: Da “ultrasottile” (0,2 mm) a “a parete pesante” (5 mm per uso industriale ad alta pressione).
• Tolleranze: I tubi di precisione hanno spesso una tolleranza del diametro di /- 0,02 mm per garantire un accoppiamento ermetico con gli accoppiamenti meccanici.

Parte 3: Composizione chimica e proprietà fisiche

3.1 Composizione chimica: il ruolo del fosforo

Le prestazioni del rame TP2 sono dettate dalla sua elevata purezza e dal controllo preciso del fosforo. Secondo le specifiche norme (come GB/T5231 or ASTM C12200 ), la composizione è strettamente regolamentata:

Perché l'intervallo 0,013% - 0,050%?
Se il fosforo è inferiore allo 0,013%, la disossidazione potrebbe essere incompleta, con il rischio di fragilità delle giunzioni durante la saldatura. Se supera lo 0,050%, la conduttività termica ed elettrica diminuisce notevolmente, riducendo l'efficienza degli scambiatori di calore.

3.2 Proprietà fisiche e meccaniche

I tubi di rame TP2 sono apprezzati per la loro resistenza "morbida": sono abbastanza resistenti da sostenere pressioni elevate ma abbastanza duttili da essere piegati in bobine complesse senza rompersi.

A. Resistenza alla trazione e resistenza allo snervamento

La resistenza alla trazione dipende dalla “tempra” (durezza) del tubo:

• Morbido (ricotto, M): >= 195MPa. Altamente flessibile, ideale per piegare a mano e bobine strette.
• Duro (H): >= 295 MPa. Rigido e resistente, utilizzato per tubazioni diritte in linee idrauliche e industriali.
• Limite di snervamento: Tipicamente varia da 60 a 150 MPa a seconda della temperatura.

B. Allungamento

Questa misura la capacità del materiale di allungarsi prima di rompersi. Il rame TP2 ha tipicamente un tasso di allungamento >= 35% - 40% (allo stato ricotto). Questa elevata duttilità è ciò che consente al tubo di essere espanso, svasato o deformato senza fratturarsi.

C. Conducibilità termica

Sebbene l’aggiunta di fosforo riduca la conduttività rispetto al rame puro, TP2 rimane comunque leader tra i metalli:

• Conducibilità termica: Circa 330 - 350 W/(m·K) a 20°C.
• Nota: Questo è circa 2-3 volte superiore a quello dell'alluminio e 20 volte superiore a quello dell'acciaio inossidabile, motivo per cui è il materiale preferito per gli evaporatori dei condizionatori d'aria.

D. Conduttività elettrica

• Conduttività elettrica: >= 70% - 80% IACS (standard internazionale del rame ricotto).
• Sebbene sia inferiore allo IACS al 100% del rame privo di ossigeno (C10200), è più che sufficiente per applicazioni di messa a terra e sincronizzazione termica in cui è richiesta anche la saldatura.

3.3 Tabella riassuntiva delle costanti fisiche

Parte 4: Processo di produzione dei tubi in rame TP2

La produzione di tubi di rame TP2 è un viaggio dalla fusione ad alto calore alla lavorazione a freddo ad alta precisione. La maggior parte dei tubi TP2 premium sono prodotti come tubi senza saldatura , che elimina il rischio di rottura del cordone di saldatura.

4.1 Flusso di produzione passo dopo passo

1. Fusione e colata (fase di disossidazione):
   Il rame catodico di elevata purezza viene fuso in un forno a induzione. Durante questa fase viene aggiunto fosforo al bagno fuso. Questo è il momento critico in cui l'ossigeno viene rimosso, trasformando il lotto in rame TP2. Il metallo fuso viene quindi colato in billette cilindriche solide.
2. Estrusione (lavorazione a caldo):
   La billetta di rame viene riscaldata e forzata attraverso uno stampo sotto una pressione massiccia per creare un guscio cavo a pareti spesse. Questa “lavorazione a caldo” rompe la struttura del grano fuso, rendendo il metallo più resistente e più uniforme.
3. Trafilatura e laminazione a freddo:
   Per ottenere il diametro finale e lo spessore della parete, il tubo viene sottoposto a più fasi di Trafilatura a freddo or Laminazione a freddo (Pellegrinaggio). Il tubo viene tirato attraverso matrici progressivamente più piccole. Questo processo aumenta la resistenza del metallo attraverso l’“incrudimento”.
4. Ricottura brillante:
   La trafilatura a freddo rende il rame duro e fragile. Per ripristinare la duttilità necessaria per la piegatura e la svasatura (soprattutto per gli stati “Soft” o “Half-hard”), i tubi vengono riscaldati in un forno ad atmosfera controllata (solitamente azoto o idrogeno) per prevenirne l'ossidazione. Ciò si traduce in una superficie pulita e “luminosa”.
5. Finitura e pulizia:
   I tubi vengono tagliati a misura o arrotolati. Per le applicazioni HVAC, l'interno deve essere pulito chirurgicamente, poiché eventuali residui di olio o polvere potrebbero danneggiare il compressore.

4.2 Misure di controllo della qualità

Per garantire che i tubi TP2 soddisfino gli standard internazionali come ASTM B280 , i produttori utilizzano test rigorosi:

• Test delle correnti parassite: Un test non distruttivo che utilizza campi elettromagnetici per rilevare crepe o buchi invisibili nella parete del tubo.
• Prova idrostatica: Il tubo è riempito con fluido ad alta pressione per garantire che possa resistere alle pressioni dei refrigeranti moderni (come R-410A o R-32).
• Controllo dimensionale: Calibri e misuratori laser di precisione garantiscono che lo spessore della parete sia uniforme, fondamentale per il mantenimento dei valori di pressione.

Parte 5: Caratteristiche principali e vantaggi dei tubi in rame TP2

Perché TP2 è il “caro del settore”? I suoi vantaggi vanno oltre la semplice conduttività.

5.1 Resistenza alla corrosione superiore

Il rame TP2 forma uno strato di patina naturale e protettiva quando esposto agli agenti atmosferici. A differenza dell'acciaio, non arrugginisce. Negli impianti idraulici e HVAC, ciò significa che il tubo non si assottiglierà né svilupperà facilmente "perdite stenopeiche" per una durata di 20-30 anni.

5.2 Elevata efficienza termica

Come notato nella sezione delle proprietà, la conduttività termica di TP2 è eccezionale. In uno scambiatore di calore, ciò consente trasferimento di calore più veloce con un ingombro ridotto, consentendo la progettazione di unità di condizionamento compatte e ad alta efficienza.

5.3 Eccellente “Unibilità”

Poiché TP2 è disossidato al fosforo, è il rame più facile da usare brasatura e saldatura . I tecnici possono unire rapidamente i tubi utilizzando una torcia senza preoccuparsi che il metallo diventi fragile o che il giunto ceda sotto le vibrazioni.

5.4 Duttilità e Formabilità

Il rame TP2 può essere facilmente piegato, espanso o “sagomato” senza macchinari pesanti specializzati. Questa flessibilità è vitale per l'installazione di linee di refrigerante in spazi ristretti o per la creazione di serpentine di evaporatore complesse.

5.5 Riciclabilità al 100%.

Il rame è un materiale “permanente”. I tubi di rame TP2 possono essere riciclati all'infinito senza alcuna perdita di prestazioni. In un'epoca di ESG (ambientali, sociali e di governance) obiettivi, l’utilizzo del rame rappresenta una scelta sostenibile per le certificazioni di bioedilizia.

Parte 6: Applicazioni dei tubi in rame TP2 nei vari settori

6.1 HVAC e refrigerazione: il cuore del sistema

Questo è il settore più dominante per il rame TP2. I refrigeranti moderni funzionano a pressioni elevate, richiedendo l'affidabilità continua fornita da TP2.

• Condizionamento e Pompe di Calore: Utilizzato per collegare unità interne ed esterne. La duttilità di TP2 ne consente la svasatura e il collegamento a valvole senza perdite.
• Refrigerazione: Utilizzato nelle catene del freddo dei supermercati e nei congelatori industriali. I tubi TP2 sono spesso “scanalati internamente” (aggiungendo micro-alette interne) per aumentare ulteriormente la superficie di trasferimento del calore, rendendo il sistema più efficiente dal punto di vista energetico.
• Evaporatori e Condensatori: L'elevata conduttività termica del tubo assicura che il calore venga scambiato rapidamente tra il refrigerante e l'aria.

6.2 Impianti idraulici e distribuzione idrica

In molti edifici residenziali e commerciali di fascia alta, il rame TP2 è la scelta preferita per i sistemi idrici grazie alla sua longevità e ai benefici per la salute.

• Acqua potabile: Il rame è naturalmente antimicrobico, inibendo la crescita di batteri simili Legionella .
• Drenaggio e sfiato: Poiché TP2 resiste alla corrosione delle acque grigie e dei saponi aggressivi, viene utilizzato per sistemi di drenaggio durevoli che possono durare oltre 50 anni.
• Tubazioni del gas: La sua capacità di gestire l'alta pressione e di resistere al fuoco (non combustibile) lo rende la scelta più sicura per il trasporto di gas medicali negli ospedali o di gas naturale nelle case.

6.3 Applicazioni industriali e chimiche

Oltre agli edifici standard, il rame TP2 gestisce il “sollevamento pesante” negli impianti di produzione.

• Scambiatori di calore: Utilizzato nei radiatori dell'olio, nei condensatori di vapore delle centrali elettriche e nei processi chimici.
• Tubazioni di processo: TP2 è ideale per il trasporto di fluidi non acidi ma che richiedono un ambiente a temperatura stabile.
• Collettori Solari Termici: Utilizzato nei tubi “montanti” degli scaldaacqua solari per assorbire e trasferire il calore solare al serbatoio di accumulo dell'acqua.

6.4 Applicazioni elettriche e di messa a terra

Sebbene TP2 abbia una conduttività leggermente inferiore rispetto al rame T2 puro, la sua robustezza e resistenza alla corrosione superiori lo rendono utile per ruoli elettrici specifici:

• Aste e manicotti di messa a terra: Utilizzato per proteggere gli impianti elettrici da fulmini e sovratensioni, soprattutto in ambienti terrestri dove la corrosione è a rischio.
• Terminali e connettori: Utilizzato in componenti elettrici per carichi pesanti in cui la parte deve essere brasata o saldata a un altro componente.

Parte 7: Tecniche di giunzione per tubi in rame TP2

L'affidabilità di un sistema in rame dipende fortemente dalla qualità delle sue giunzioni. Poiché TP2 è disossidato, offre la più ampia gamma di opzioni di giunzione senza il rischio di degrado del materiale.

7.1 Saldatura e brasatura

Questo è il metodo più comune per i tubi TP2 negli impianti HVAC e idraulici.

• Saldatura (saldatura dolce): Utilizzato principalmente negli impianti idraulici residenziali. Si tratta di metalli d'apporto con un punto di fusione inferiore a 450°C.
• Brasatura (saldatura dura): Lo “standard” per HVAC/R. Utilizza metalli d'apporto (spesso a base di argento) con punti di fusione superiori a 450°C. La resistenza del rame TP2 all'infragilimento dell'idrogeno consente la brasatura ad alta temperatura con un cannello, creando un giunto che spesso è più resistente del tubo stesso.

7.2 Raccordi meccanici

Per gli ambienti in cui non è consentito l'uso di fiamme libere (come le zone “no-torch” negli ospedali o nelle fabbriche ad alta tecnologia), vengono utilizzate opzioni meccaniche:

• Inserimento a pressione: Uno strumento crimpa un raccordo sul tubo, utilizzando un O-ring interno come guarnizione.
• Raccordi a compressione: Utilizza un dado e una ghiera in ottone per comprimere il tubo TP2 contro il raccordo. Questo è comune nelle linee e nella strumentazione del gas a bassa pressione.

Parte 8: Vantaggi e svantaggi di TP2

Per prendere una decisione informata, è utile vedere riepilogati i “pro e contro”.

Vantaggi

• Saldatura sicura: L'alto contenuto di fosforo previene la formazione di crepe durante la giunzione ad alta temperatura.
• Efficienza energetica: L'eccezionale conduttività termica consente di risparmiare energia nelle applicazioni di riscaldamento/raffreddamento.
• Durabilità: Elevata resistenza alla corrosione generale e alle incrostazioni interne.
• Antibatterico: Uccide naturalmente il 99,9% delle batterie entro il minerale dal contatto.
• Sostenibile: Completamente riciclabile e ad alto valore di rottame.

Svantaggi

• Compromesso di conduttività: La sua conduttività elettrica è inferiore a T2 (rame puro).
• Volatilità dei costi: Come tutti i prodotti in rame, il prezzo è soggetto alle fluttuazioni del mercato globale delle materie prime.
• Rischio di furto: A causa del suo elevato valore di riciclaggio, le tubazioni in rame esposte possono essere oggetto di furti nei cantieri.

Parte 9: Manutenzione e cura per la longevità

Sebbene il rame TP2 sia un materiale “impostalo e dimenticalo”, seguire questi suggerimenti garantisce che duri per decenni:

1. Evitare un flusso eccessivo: Durante la saldatura, utilizzare la quantità minima di flusso richiesta. Il flusso in eccesso rimasto all'interno del tubo può causare corrosione localizzata.
2. Supporto adeguato: Assicurarsi che i tubi siano supportati da ganci placcati in rame o rivestiti in plastica. Evitare il contatto diretto con acciaio zincato o ferro per evitare corrosione galvanica .
3. Velocità del flusso: Negli impianti idraulici, mantenere la velocità dell'acqua entro i limiti raccomandati (solitamente < 1,5 m/s per l'acqua calda) per prevenire l'erosione-corrosione.
4. Pulizia: Per gli scambiatori di calore industriali, il lavaggio regolare con agenti disincrostanti delicati manterrà l'elevata velocità di trasferimento termico delle pareti TP2.

Conclusione: il futuro dei tubi in rame TP2

I tubi di rame TP2 rappresentano il perfetto equilibrio tra metallurgia e praticità. Aggiungendo fosforo per disossidare il rame, gli ingegneri hanno creato un materiale che non solo è altamente efficiente nel trasferire il calore, ma anche incredibilmente affidabile da installare e unire.

Che si tratti delle unità di climatizzazione che mantengono confortevoli le nostre case, degli impianti idraulici che forniscono acqua sicura o dei sistemi di raffreddamento della prossima generazione di veicoli elettrici, TP2 rimane il materiale fondamentale per la moderna gestione termica e dei fluidi. Quando si sceglie un materiale per applicazioni ad alta pressione, alta temperatura o ad alta efficienza, TP2 (C12200) rappresenta il punto di riferimento comprovato del settore.

Parte 10: Domande frequenti (FAQ)

Per concludere l'articolo, ecco alcune delle domande più comuni riguardanti i tubi in rame TP2:

Q1: I tubi in rame TP2 possono essere utilizzati per l'acqua potabile?
R: Sì. TP2 (C12200) è ampiamente utilizzato nei sistemi idraulici a livello globale. È naturalmente antimicrobico e soddisfa gli standard di sicurezza per l'acqua potabile nella maggior parte delle giurisdizioni.

Q2: Qual è la differenza principale tra TP1 e TP2?
R: La differenza principale è la Contenuto del fosforo . TP2 ha un intervallo di fosforo più elevato (da 0,013% a 0,050%), che lo rende superiore per saldature e brasature pesanti, mentre TP1 (da 0,005% a 0,012%) offre una conduttività termica/elettrica leggermente migliore.

D3: Perché TP2 è preferito rispetto a T2 per le applicazioni HVAC?
R: Il rame T2 contiene tracce di ossigeno che causano “infragilimento dell'idrogeno” durante la saldatura, portando a crepe. TP2 è disossidato, il che significa che può essere brasato e saldato ripetutamente senza perdere l'integrità strutturale.

D4: I tubi TP2 sono compatibili con i nuovi refrigeranti ecologici come l'R-32?
R: Sì. I tubi senza saldatura TP2 sono progettati per gestire le pressioni di esercizio più elevate associate ai moderni refrigeranti ecologici, a condizione che lo spessore della parete sia specificato correttamente.

Parte 11: riepilogo finale del confronto (guida alla selezione)

Questa tabella funge da riferimento rapido per gli ingegneri per scegliere il giusto grado di rame per il loro progetto specifico.
