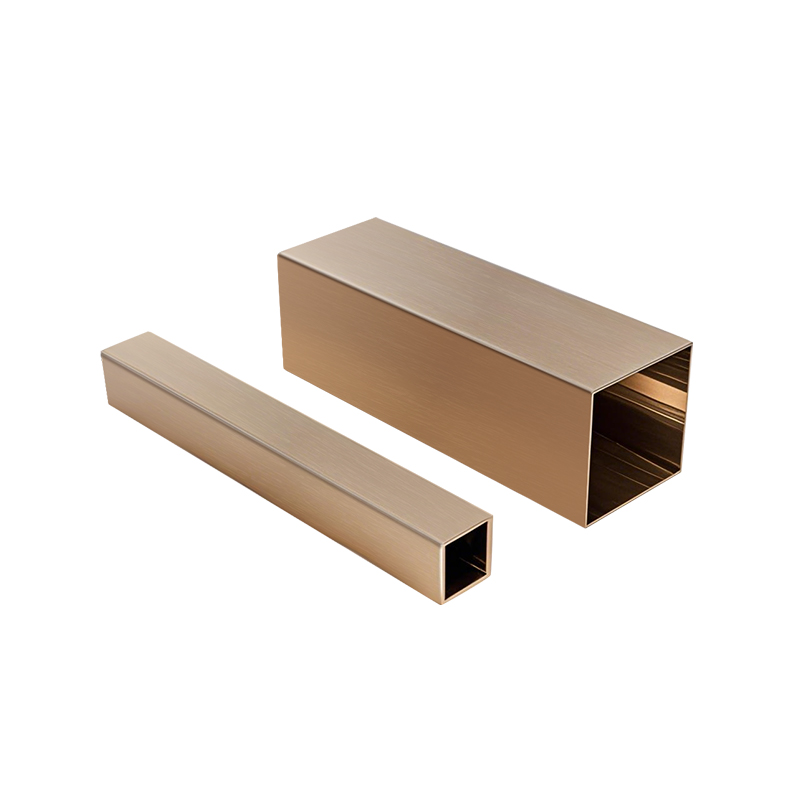

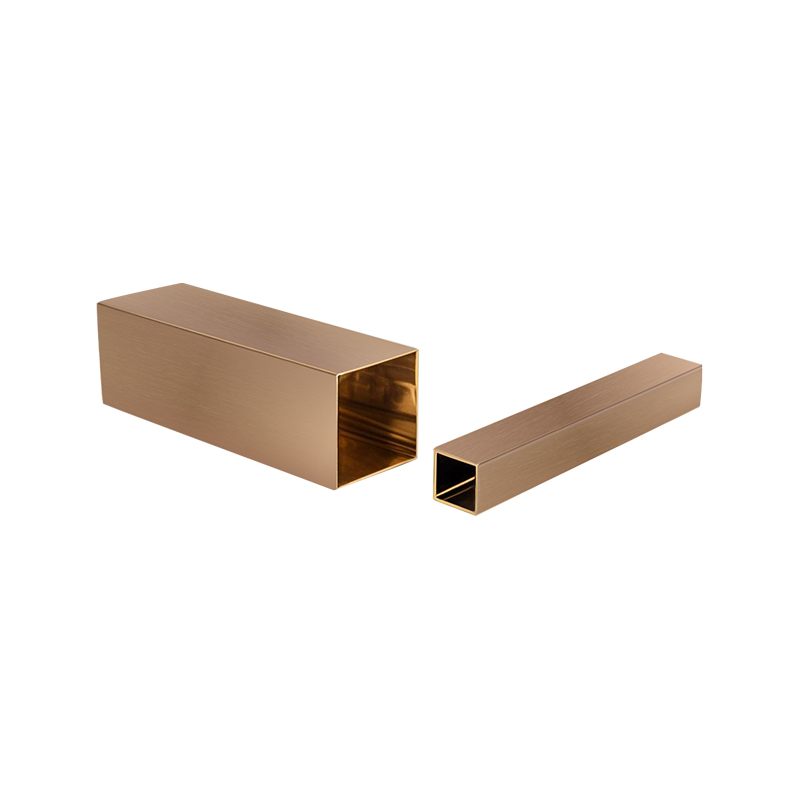

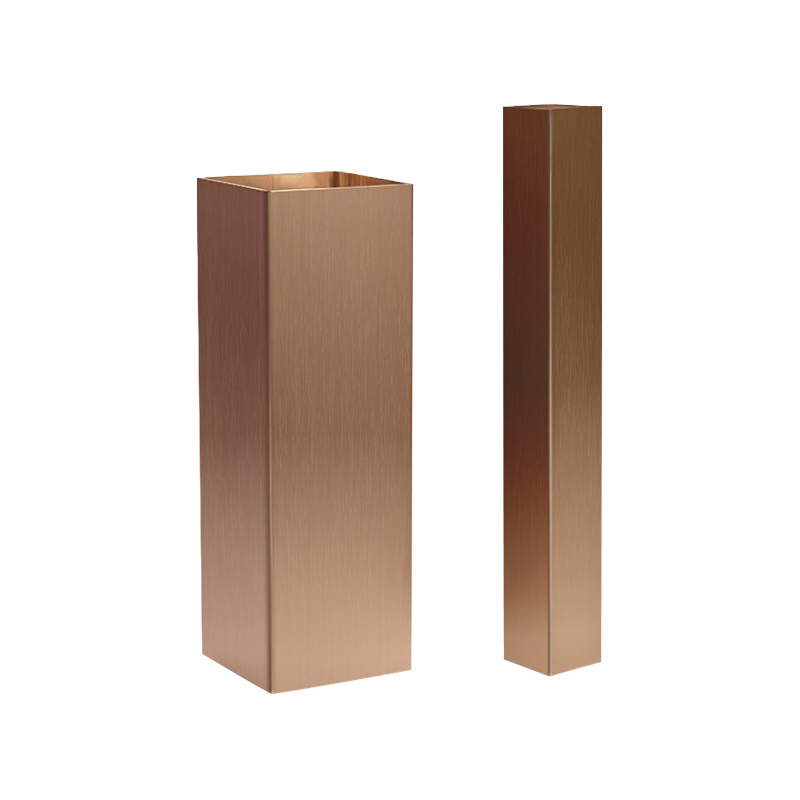

Tubo quadrato di rame

Come controllare la tolleranza dello spessore della parete e la rettilinea durante l'estrusione del tubo quadrato di rame

Controllo della tolleranza dello spessore della parete: controllo preciso dalla sorgente alla formazione
Durante il processo di formazione dell'estrusione di tubo quadrato di rame , La chiave per controllare la tolleranza dello spessore della parete si trova in tre aspetti:
1. Controllo della purezza e del pretrattamento del materiale
Zhejiang Jingliang utilizza i lingotti di rame di alta purezza come materie prime e utilizza un sistema di fusione indipendente per lo screening e l'omogeneizzazione della purezza, riducendo efficacemente le inclusioni e la segregazione del grano e fornendo una base stabile per la formazione successiva.
2. Design dello stampo e controllo della temperatura
L'accuratezza corrispondente tra il foro interno e l'asta centrale della matrice di estrusione è un fattore importante nel determinare l'uniformità dello spessore della parete. Zhejiang Jingliang utilizza il proprio centro di elaborazione dello stampo, l'elaborazione CNC di alta precisione e la tecnologia di simulazione CAE per garantire la coassialità e la resistenza all'usura dello stampo. Allo stesso tempo, il controllo della temperatura di estrusione è anche molto importante, attraverso un sistema di controllo della temperatura multi-punto, il flusso metallico è assicurato come uniforme, evitando così la deviazione dello spessore della parete causata dalla portata irregolare.
3. Monitoraggio online e aggiustamento intelligente
Facendo affidamento sulla strategia di "produzione intelligente", Zhejiang Jingliang ha introdotto un sistema di rilevamento laser online per lo spessore delle pareti per ottenere il monitoraggio in tempo reale del processo di produzione e combinato con un sistema di feedback a circuito chiuso, regolare automaticamente i parametri come la forza di estrusione e la velocità di estrusione, in modo da controllare stabilmente la tolleranza dello spessore delle pareti all'interno di ± 0,05 per soddisfare le esigenze di industria ad alta protezione.
Controllo di rettilità: coordinamento e unificazione della precisione meccanica e dell'equilibrio della tensione
La scarsa revisione dei tubi quadrati di rame è comune nel processo di raffreddamento o stretching dopo l'estrusione, che può facilmente portare a difetti come la flessione e la deformazione del tubo, che influenzano l'accuratezza dell'assemblaggio e la durata di servizio.
1. Tecnologia di raddrizzamento multi-asse
Zhejiang Jingliang utilizza un sistema di raddrizzamento della ruota multi-set per correggere l'offset di estrusione iniziale attraverso la messa a punto multi-punto per garantire che la forma del tubo quadrato rimanga verticale e piatta.
2. Disegno del controllo della tensione
Nel processo di disegno continuo, il sistema regola la differenza di velocità ad entrambe le estremità in tempo reale attraverso un algoritmo di bilanciamento della tensione per evitare i fenomeni "trascina" o "troppo allentati" causando deformazione del corpo del tubo e migliorare la stabilità generale di rettilineità.
3. Sistema di raffreddamento di precisione
Il processo di raffreddamento dopo l'estrusione adotta un sistema di raffreddamento dell'acqua circolante per garantire che la velocità di raffreddamento del tubo di rame sia coerente lungo la direzione della lunghezza, riducendo la deformazione di flessione causata da sollecitazione termica.
Attraverso le misure di cui sopra, la rettilinea del tubo quadrato di rame prodotto da Zhejiang Jingliang può essere controllata all'interno dell'intervallo di ≤1 mm per metro ed è ampiamente utilizzata in scene estremamente sensibili alla deformazione, come tubi di dissipazione del calore dell'aria, parti strutturali meccaniche e sistemi di cablaggio elettrico.

Quali problemi possono incontrare tubi quadrati in rame durante la saldatura e come evitarli

Problemi comuni nella saldatura del tubo quadrato di rame
1. Problema di ossidazione
Il rame è facile da reagire con l'ossigeno nell'aria durante la saldatura ad alta temperatura per formare un film di ossido, che influisce sulla resistenza alla saldatura e porta a problemi di qualità come saldatura fredda, pori e inclusioni di scorie. In particolare, i bordi e gli angoli della struttura quadrata hanno maggiori probabilità di formare l'accumulo di calore, che aggrava l'ossidazione.
2. Deformazione termica
L'elevata conduttività termica del rame porta a una rapida conduzione del calore di saldatura, rendendo difficile mantenere localmente una temperatura stabile fusa della piscina fusa, che provoca facilmente larghezza di saldatura irregolare o ustioni. Allo stesso tempo, la sezione trasversale del tubo quadrato di rame è irregolare ed è più facile produrre concentrazione di stress termico rispetto al tubo rotondo, con conseguenti problemi di deformazione come la torsione e la deformazione dopo la saldatura.
3. Difficoltà nel riempimento
Quando si saltano i tubi quadrati di rame, specialmente agli angoli o alle connessioni a forma di T, è difficile controllare il divario tra le saldature e non è facile riempirli completamente, il che può facilmente causare noduli di saldatura o sottosquadri.
4. Crepe di saldatura
Se il ciclo termico non è correttamente controllato o il raffreddamento è troppo veloce durante la saldatura, è probabile che le crepe fredde si formino sui giunti, specialmente per i tubi quadrati in lega di rame ad alta resistenza.
Zhejiang Jingliang Copper Tube Products Co., Ltd aderisce sempre al pensiero orientato al cliente e considera pienamente l'adattabilità dell'elaborazione back-end prima che il prodotto lasci la fabbrica, in particolare in termini di operabilità di saldatura e riduce efficacemente l'incidenza di difetti di saldatura attraverso i seguenti mezzi.
1. Pretrattamento della superficie e protezione antossidabile
Durante il processo di estrusione e disegno, il tubo quadrato di rames Prodotto dall'azienda ha subito un trattamento di pulizia e illuminazione superficiale in più stadi per ridurre al minimo lo strato di ossido di superficie e fornire soluzioni antiossidazioni come stagno e fosfating in base alle esigenze dei clienti per rendere la superficie di saldatura più pulita e più aderente.
2. Controlla con precisione le tolleranze e ottimizza le lacune di giunzione
Con il design avanzato di estrusione e i sistemi di controllo della dimensione online, la tolleranza dello spessore della parete di Zhejiang Jingliang i tubi quadrati di rame è controllata all'interno di ± 0,05 mm e la transizione d'angolo è altamente arrotondata, il che migliora notevolmente la rigidità della struttura di saldatura ed evita difetti di saldatura causati dai bagni di una nonostante.
3. Servizi di supporto alla saldatura: suggerimenti di processo corrispondenza personalizzata
Il team tecnico dell'azienda fornisce una guida all'applicazione per diversi metodi di saldatura tra cui brasatura, saldatura TIG, saldatura laser, ecc. Ai clienti in più settori e può personalizzare scanalature di saldatura riservate e strutture di posizionamento ausiliario per migliorare l'efficienza e la coerenza della saldatura.
4. Il rame ad alta purezza garantisce un'eccellente saldabilità
Attraverso il proprio sistema di fusione e meccanismo di screening delle materie prime, i materiali di rame utilizzati da Zhejiang Jingliang raggiungono lo standard di purezza C11000 o superiore, garantendo che gli elementi in lega non precipitano e le fasi fragili non si formano durante la saldatura, garantendo le prestazioni di saldatura dalla fonte.

Quali sono i vantaggi e le precauzioni dell'uso di tubi quadrati in rame nei sistemi di refrigerazione

Vantaggi significativi dei tubi quadrati in rame nei sistemi di refrigerazione
1. Efficienti prestazioni di trasferimento di calore
La conduttività termica del rame è alta quanto 390 ~ 400 W/m · K, che è molto più elevato dei metalli comuni come l'alluminio e l'acciaio inossidabile. Con la stessa portata, i tubi quadrati in rame possono ottenere uno scambio di calore più rapido, migliorare l'efficienza di refrigerazione e ridurre il consumo di energia del sistema.
Inoltre, la struttura quadrata ha una superficie di trasferimento di calore più ampia per unità di area, che può fare un uso migliore dello spazio negli scambiatori di calore compatti per ottenere "volume più piccolo, capacità più forte".
2. Struttura stabile e facile connessione
Il tubo quadrato di rame ha bordi affilati e una superficie piana, adatta per una stretta disposizione e fissazione di saldatura. È spesso progettato come un canale di flusso di calore o un gruppo staffa nel condensatore, nell'evaporatore o nel modulo di raffreddamento, che ha sia conduzione di calore che funzioni strutturali e migliora l'efficienza del gruppo modulare del prodotto.
3. Eccellente resistenza alla corrosione
Il sistema di refrigerazione ha un ambiente misto di refrigerante, vapore acqueo e olio per lungo tempo. I tubi quadrati di rame hanno naturalmente una buona resistenza alla corrosione e sono compatibili con una varietà di refrigeranti (come R134A, R410A e R32), estendendo efficacemente la vita del sistema.
4. Facile da saldare e forma
Dopo l'estrusione di precisione e il trattamento di ricottura presso Zhejiang Jingliang Copper-Tube Products Co., Ltd, il tubo quadrato di rame ha una buona duttilità e saldabilità. I tubi quadrati di rame prodotti dall'azienda sono spesso utilizzati in processi di connessione come il brasatura e la saldatura TIG. L'interfaccia di saldatura è piatta e ermetica, soddisfacendo i rigorosi requisiti del sistema di refrigerazione per la tenuta.
Precauzioni in applicazioni pratiche
Sebbene il tubo quadrato di rame abbia prestazioni eccellenti, i seguenti punti dovrebbero essere ancora annotati quando viene utilizzato nel sistema di refrigerazione per garantire che la sua funzione sia nello stato migliore:
1. Controllo dello spessore della parete del tubo
Nei condensatori ed evaporatori che operano in condizioni di pressione, la selezione dello spessore della parete di tubi quadrati di rame è particolarmente critica. Lo spessore della parete troppo sottile può facilmente portare a crepe di scoppio o fatica, mentre lo spessore della parete troppo spesso influisce sull'efficienza di scambio di calore e la fattibilità della lavorazione. Zhejiang Jingliang utilizza l'estrusione CNC e il rilevamento di laser online per controllare lo spessore della parete entro ± 0,05 mm e può personalizzare prodotti di diversi livelli di pressione in base alle esigenze dei clienti.
2. Evitare la contaminazione del muro interno
Se la parete interna del tubo quadrato di rame è umida o contaminata dal petrolio prima del trasporto o dell'installazione, è facile formare una fonte di corrosione. Zhejiang Jingliang pulisce, si asciuga e sigilla prima di lasciare la fabbrica. Allo stesso tempo, si consiglia ai clienti di eseguire una pulizia secondaria prima della saldatura per garantire che il sistema sia asciutto e privo di impurità.
3. Progettazione di compensazione dell'espansione termica
Il coefficiente di espansione termica del materiale di rame è 16,5 × 10⁻⁶/K. Il sistema di refrigerazione cambia frequentemente tra caldo e freddo. Lo spazio di espansione deve essere riservato nella progettazione strutturale per evitare la concentrazione di stress e la saldatura causate da vincoli durante l'espansione termica e la contrazione del tubo quadrato.
4. Gap di installazione e supporto
I tubi quadrati sono più facilmente deformati dalle forze laterali rispetto ai tubi rotondi. I punti di supporto e le lacune dovrebbero essere impostati ragionevolmente durante l'installazione. Il team tecnico di Zhejiang Jingliang fornisce ai clienti suggerimenti di installazione corrispondenti e soluzioni anti-vibrazione per garantire che il tubo quadrato di rame mantenga una buona stabilità geometrica durante il funzionamento a lungo termine. $
