La guida definitiva ai tubi capillari in rame: tutto quello che devi sapere

Il cuoe del raffreddamento di precisione

Nel mondo dei sistemi HVAC, della refrigerazione e della strumentazione di precisione, il successo si misura spesso in millimetri. Al centro di questi sistemi complessi si trova una componente piccola ma potente: il tubo capillare in rame .

Cos'è un tubo capillare in rame?

Un tubo capillare in rame è un tubo ad alta precisione a foo stretto caratterizzato da un diametro interno (ID) estremamente piccolo. A differenza delle tubazioni in rame steard utilizzate per gli impianti idraulici, questi tubi sono progettati con rigorosa precisione dimensionale. Tipicamente realizzato in rame disossidato al fosforo di alta qualità (come C12200 or TP2 ), sono progettati per gestire ambienti ad alta pressione mantenendo portate costanti.

La funzione principale: limitazione e controllo

Il ruolo principale di un tubo capillare in rame è quello di fungere da a dispositivo di strozzamento . In un ciclo di refrigerazione funge da ponte critico tra il lato ad alta pressione (condensatore) e il lato a bassa pressione (evaporatore). Creando una resistenza calcolata al flusso del refrigerante, provoca una precisa caduta di pressione che consente al liquido di espandersi e raffreddarsi.

Oltre al raffreddamento, questi tubi sono indispensabili anche per trasmissione della pressione . La loro capacità di convogliare la pressione di fluidi o gas con uno spostamento di volume minimo li rende lo standard di riferimento per i manometri industriali e i termometri a rilevamento remoto.

Cosa tratta questa guida

La scelta del tubo capillare sbagliato può portare all'inefficienza del sistema, al guasto del compressore o a letture imprecise. Per aiutarti a prendere una decisione informata, questo articolo fornisce un approfondimento su:

• Specifiche tecniche: Comprensione delle tolleranze e delle qualità dei materiali.
• Scienza dei materiali: Perché il rame rimane la scelta migliore per questi componenti.
• Applicazioni globali: Dai frigoriferi domestici ai dispositivi medici avanzati.
• Criteri di selezione: Fattori chiave da considerare durante la ricerca per il tuo prossimo progetto.

Caratteristiche principali dei tubi capillari in rame di alta qualità

Non tutti i tubi capillari sono uguali. Per i sistemi ad alte prestazioni, la qualità del tubo è definita da tre pilastri: purezza del materiale, precisione dimensionale e pulizia interna.

Superiorità dei materiali: perché il rame C12200 (TP2)?

Lo standard industriale per i tubi capillari è Rame disossidato al fosforo (DHP) , comunemente noto come C12200 or TP2 . Questo grado specifico viene scelto per diversi motivi:

• Conducibilità termica: Il rame offre eccellenti proprietà di trasferimento del calore, che sono vitali per i sistemi in cui è richiesta la stabilizzazione della temperatura.
• Resistenza alla corrosione: È altamente resistente alla corrosione atmosferica e alle reazioni chimiche comuni negli ambienti refrigeranti.
• Formabilità e duttilità: Nonostante le sue dimensioni ridotte, il C12200 può essere facilmente piegato, svasato o arrotolato senza rompersi, consentendo un'installazione flessibile in spazi ristretti.

Il ruolo critico della precisione dell'ID (tolleranza)

In un tubo capillare, il Diametro interno (ID) è la dimensione più importante. Anche una variazione microscopica dell'ID può portare a cambiamenti significativi nella resistenza al flusso.

• Controllo del flusso: La portata di un fluido è proporzionale alla quarta potenza del raggio. Ciò significa che una piccola deviazione del diametro si traduce in un enorme cambiamento nella caduta di pressione.
• Tolleranze strette: La produzione di alta qualità garantisce tolleranze altrettanto strette. Questo livello di precisione garantisce che ogni unità della linea di produzione funzioni in modo identico, eliminando la necessità di una costante ricalibrazione del sistema.

Pulizia delle superfici interne: il fattore qualità “silenzioso”.

Una delle cause più comuni di guasto del sistema di refrigerazione è un "intasamento capillare". I tubi di alta qualità devono essere sottoposti a processi di pulizia specializzati per garantire che la parete interna sia priva di:

• Oli residui: I lubrificanti derivanti dal processo di trafilatura devono essere completamente rimossi per evitare reazioni con i refrigeranti moderni.
• Umidità: L'acqua all'interno di un tubo può congelare nel punto di espansione, creando un tappo di ghiaccio che interrompe completamente il flusso.
• Scaglie di ossido: Eventuali particelle o incrostazioni sciolte possono migrare attraverso il sistema, danneggiando il compressore o intasando i filtri fini.

Nota professionale: I principali produttori utilizzano ricottura brillante in atmosfera controllata per garantire che l'interno rimanga lucido, liscio e privo di ossidazione senza la necessità di decapaggio chimico aggressivo.

Specifiche tecniche e standard di produzione

Per garantire compatibilità e affidabilità, i tubi capillari in rame devono rispettare rigorosi standard geometrici e metallurgici. Che tu stia progettando un congelatore domestico compatto o un sensore industriale complesso, comprendere queste specifiche è fondamentale.

Intervalli di dimensioni comuni e personalizzazione

Sebbene siano spesso necessarie dimensioni personalizzate per esigenze ingegneristiche specifiche, l'industria generalmente segue una gamma standardizzata per i tubi capillari:

• Diametro interno (ID): In genere varia da da 0,50 mm a 2,00 mm .
• Diametro esterno (OD): Di solito rientra nel mezzo da 1,50 mm a 5,00 mm .
• Spessore della parete: Progettato con precisione per gestire pressioni di scoppio specifiche, che spesso vanno da da 0,40 mm a 1,00 mm .
• Fattore di forma: Disponibile in lunghezze diritte (per strumentazione) o bobine di grandi dimensioni (per la produzione HVAC di grandi volumi), con lunghezze che vanno da pochi centimetri a diverse centinaia di metri.

Standard di produzione globali

Il rispetto degli standard internazionali garantisce che le proprietà meccaniche e la composizione chimica del rame siano coerenti. Gli standard più riconosciuti includono:

• ASTM B360: La specifica standard per il tubo capillare in rame trafilato duro per applicazioni con limitatore.
• EN12450: Lo standard europeo per i tubi capillari rotondi in rame senza saldatura.
• JIS H3300: Lo standard industriale giapponese per tubi senza saldatura in rame e leghe di rame.

Comprendere la tempra (durezza del materiale)

La "tempra" del rame si riferisce alla sua durezza e flessibilità, che viene determinata durante il processo di ricottura. La scelta della giusta tempra è fondamentale per il processo di assemblaggio:

Benchmark dei test di qualità

Oltre alle dimensioni, i tubi di alta qualità vengono sottoposti a numerosi test per garantire le prestazioni:

1. Prova di espansione: Garantire che il tubo possa essere svasato o espanso senza rompersi.
2. Test delle correnti parassite (ECT): Un test non distruttivo per rilevare eventuali crepe o difetti microscopici nella parete del tubo.
3. Test di flusso: Misurazione della portata dell'aria o del liquido ad una pressione specifica per verificare la capacità del "limitatore".

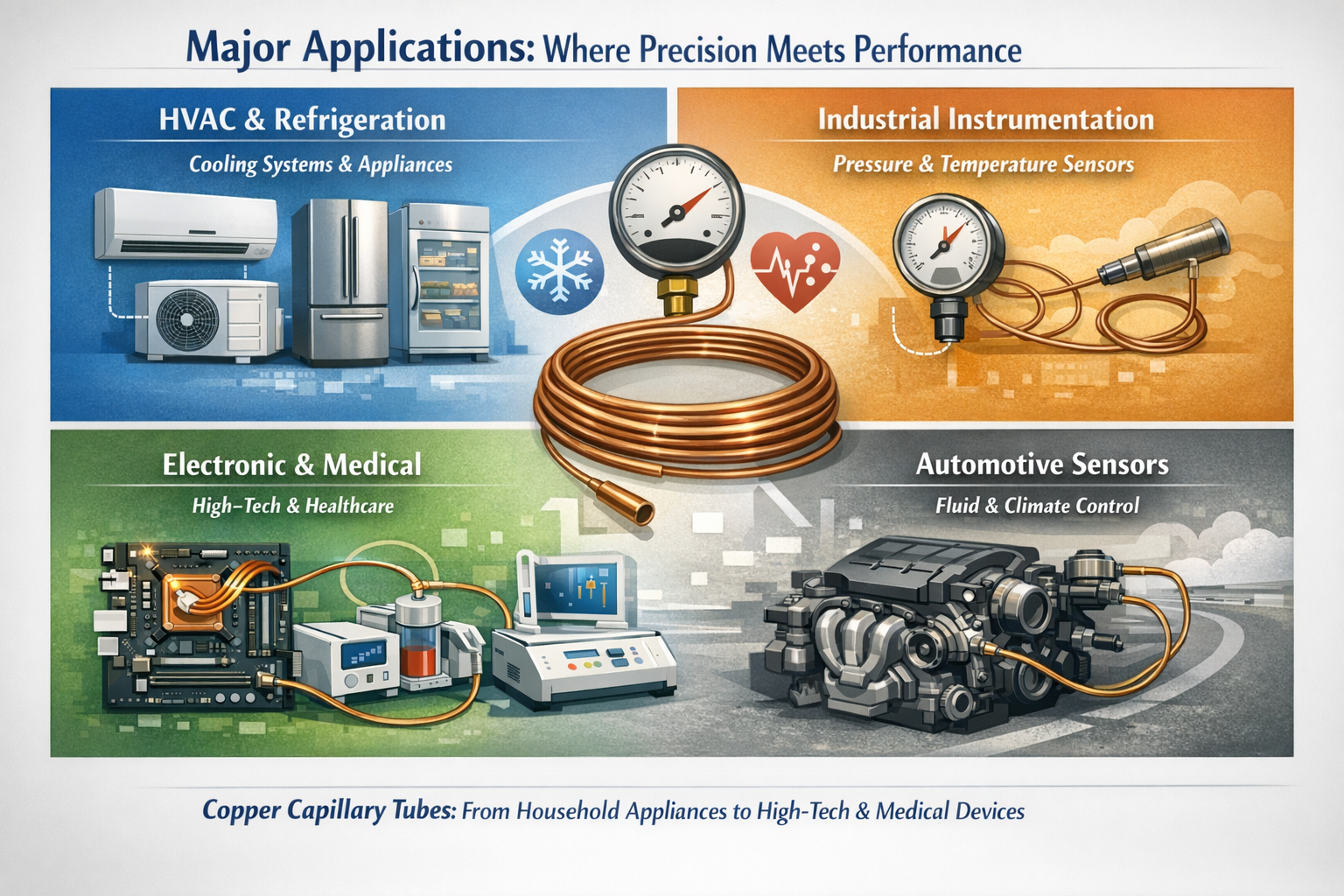

Principali applicazioni: dove la precisione incontra le prestazioni

Grazie alla loro capacità di controllare il flusso dei fluidi con estrema precisione, i tubi capillari in rame si trovano ovunque, dagli elettrodomestici alle apparecchiature mediche salvavita.

HVAC e refrigerazione: l'essenziale per il raffreddamento

L'uso più comune dei tubi capillari in rame è nel settore HVAC (riscaldamento, ventilazione e condizionamento dell'aria). Agisce come primario dispositivo di misurazione nei sistemi di raffreddamento di piccola e media scala.

• Elettrodomestici: Ogni frigorifero, congelatore e refrigeratore domestico fa affidamento su un tubo capillare per regolare il flusso del refrigerante.
• Aria condizionata: Utilizzato nelle unità finestra e nei condizionatori split system per gestire l'espansione del refrigerante.
• Conservazione frigorifera commerciale: Utilizzato in vetrine e piccole celle frigorifere per il mantenimento costante della temperatura.

Strumentazione industriale: trasmissione e rilevamento

Negli ambienti industriali, il tubo capillare non riguarda solo il flusso, ma anche le informazioni.

• Manometri: Il tubo funge da connettore che trasmette la pressione dalla sorgente al meccanismo del manometro. Il suo piccolo volume garantisce che la lettura sia accurata senza perdere liquidi significativi.
• Sensori di temperatura: I termometri a bulbo remoto utilizzano tubi capillari per collegare un bulbo di rilevamento della temperatura a un quadrante del display. L'espansione del liquido o del gas all'interno del tubo prevede un movimento meccanico per indicare la temperatura.
• Controllo del livello: Utilizzato in sistemi di misurazione del livello idrostatici specializzati.

Elettronica e medicina: l'avanguardia dell'innovazione

Man mano che la tecnologia diminuisce, cresce la necessità di fluidi microscopici e di gestione del calore.

• Tubi di calore elettronici: Nei computer di fascia alta e nell'elettronica aerospaziale, le strutture capillari in rame vengono utilizzate all'interno dei "tubi di calore" per allontanare il calore dai processori tramite il raffreddamento a cambiamento di fase.
• Attrezzature mediche: Questi tubi sono essenziali per la distribuzione precisa di gas o liquidi negli strumenti di analisi di laboratorio e in alcuni dispositivi chirurgici.
• Sensori automobilistici: Utilizzato in varie linee idrauliche e di rilevamento all'interno dei sistemi di climatizzazione del veicolo e di gestione del motore.

(Questa immagine è stata generata dall'intelligenza artificiale.)

Guida alla selezione: come scegliere il tubo giusto?

Scegliere il tubo capillare in rame corretto è un atto di equilibrio tra fisica e ambiente. La scelta di un tubo leggermente troppo lungo o con un diametro interno (ID) leggermente troppo stretto può ridurre drasticamente l'efficienza del sistema.

Comprensione della fisica: flusso e caduta di pressione

Le prestazioni di un tubo capillare sono determinate dalla resistenza che fornisce. Questa resistenza è il risultato di due fattori principali: Diametro interno and Lunghezza .

• La regola del diametro: La caduta di pressione è estremamente sensibile all'ID. Anche una differenza di 0,1 mm può modificare la capacità del flusso fino al 25-30%.
• La regola della lunghezza: Se l'ID è fisso, aumentando la lunghezza del tubo aumenta la resistenza e diminuisce il flusso. Al contrario, accorciando il tubo aumenta il flusso.
• La relazione: I progettisti utilizzano spesso l'equazione di Poiseuille o i diagrammi di flusso forniti dal produttore per calcolare l'esatta combinazione di lunghezza e diametro interno necessari per una specifica capacità di raffreddamento BTU/Watt.

Considerazioni ambientali e meccaniche

Oltre alle portate, è necessario considerare le condizioni del "mondo reale" in cui funzionerà il tubo:

• Pressione di esercizio: Assicurarsi che lo spessore della parete sia sufficiente per il tipo di refrigerante. Ad esempio, i sistemi che utilizzano R410A richiedono tubi in grado di gestire pressioni di esercizio più elevate rispetto ai vecchi sistemi R22.
• Vibrazioni e fatica: Nei compressori o nelle applicazioni automobilistiche, la vibrazione è costante. Per questi ambienti, gli stati "semi-duri" o "duri" sono spesso preferiti per prevenire l'incrudimento e la conseguente fessurazione.
• Temperatura operativa: Il caldo o il freddo estremi possono influenzare l'espansione del metallo. Il rame ad elevata purezza (C12200) è preferito per la sua stabilità in un ampio intervallo di temperature.

Screening dei fornitori: come verificare la qualità

Quando ti rifornisci da un produttore, non limitarti a credergli sulla parola. Un fornitore professionale dovrebbe fornire a Certificato di prova dello stabilimento (MTC) che include:

1. Composizione chimica: Conferma della purezza del rame (ad esempio Cu 99,9%).
2. Proprietà meccaniche: Resistenza alla trazione, allungamento e durezza (Tempra).
3. Rapporto sulla pulizia: Dati quantitativi sui mg/m² di residuo interno.
4. Verifica della tolleranza: Conferma che ID e OD soddisfano gli standard di precisione concordati.

Suggerimento professionale: Chiedere sempre se il fornitore esegue uno "spurgo con azoto" durante il processo di ricottura. Ciò garantisce che l'interno del tubo rimanga privo di incrostazioni di ossido nero, che è il nemico numero 1 dei compressori di refrigerazione.

Produzione di precisione presso Zhejiang Jingliang Copper-Tube Products

Quando si acquistano componenti per settori ad alto rischio, la tradizione e l'infrastruttura del produttore sono importanti quanto il prodotto stesso. Zhejiang Jingliang Copper-Tube Products Co., Ltd , fondata nel 1994, apporta oltre tre decenni di esperienza specializzata nella produzione di tubi capillari in rame ad alta precisione.

Una catena industriale completa

Situata nella città di Tangpu, la rinomata “casa dei tubi di rame” della Cina orientale, Jingliang gestisce una catena industriale completa e integrata verticalmente. Il nostro Struttura di 20.000 metri quadrati integra ogni fase critica della produzione:

• Fusione ed estrusione: Garantire la purezza della materia prima del nostro rame fin dall'inizio.
• Trafilatura e laminazione di precisione: Utilizzando una tecnologia di elaborazione avanzata per ottenere le tolleranze microscopiche del diametro interno richieste per le prestazioni capillari.
• Ricottura brillante: La nostra ricottura in atmosfera controllata garantisce che i tubi rimangano privi di ossidazione e raggiungano lo "stato" esatto (morbido, semiduro o duro) richiesto dai nostri clienti.

Produzione intelligente e controllo qualità

Come "Top Ten Copper Tube Enterprise", siamo passati al Produzione intelligente . Solo nel 2022, la nostra produzione annuale ha superato 7.500 tonnellate , con un valore di produzione di 450 milioni di yuan. Questa scala ci consente di fungere da fornitore preferito per numerosi gruppi quotati e clienti internazionali.

Il nostro protocollo di garanzia della qualità non scende a compromessi:

• Test delle correnti parassite (ECT): Ogni provetta viene scansionata per rilevare difetti superficiali e interni microscopici.
• Test di flusso di precisione: Garantire che ogni lotto soddisfi i requisiti di limitazione specifici dei vostri sistemi HVAC o di strumentazione.
• Pulizia interna: I nostri processi specializzati di disegno e pulizia garantiscono che le pareti interne siano prive di olio, umidità e incrostazioni, elementi essenziali per prevenire intasamenti del sistema.
