Sbarre in tubi di rame: la rivoluzione silenziosa nelle infrastrutture di trasmissione di energia

Sottotitolo: Come i conduttori tubolari cavi stanno ridefinendo l'efficienza nei sistemi energetici mentre le soluzioni tradizionali sono alle prese con limiti di spazio e prestazioni.

Trasformazione tecnologica: dai conduttori solidi alla trasmissione di potenza tridimensionale

L’ammodernamento delle infrastrutture energetiche globali sta determineo una domanda senza precedenti tubo di rame sbarre. Pur rappresentando solo il 2%–3% della domanda totale di tubi di rame, questi prodotti stanno registrando tassi di crescita superiori al 200% annuo in applicazioni quali sottostazioni ad altissima tensione, data center e nuove centrali elettriche. Il vantaggio principale risiede nel loro struttura tubolare cava , che espande la superficie del conduttore di 3-5 volte, garantisce una distribuzione uniforme della corrente lungo la parete del tubo, riduce il coefficiente di effetto pelle al di sotto di 0,8 e diminuisce la resistenza CA del 40% rispetto alle sbarre rettangolari di sezione trasversale equivalente.

Questa innovazione strutturale affronta le sfide critiche nella trasmissione ad alta corrente. In un quadro isolato in gas (GIS) da 750 kV, una sbarra in tubo di rame da Φ100×5 mm può trasportare una corrente di 4.000 A con una densità di soli 2,68 A/mm², mentre le sbarre rettangolari equivalenti richiedono più strati impilati, aumentando le perdite di oltre il 30%. Ancora più significativo, la resistenza meccanica delle sbarre in tubo di rame raggiunge quattro volte quella delle sbarre rettangolari, consentendo campate sospese di 9 metri e campate supportate che si estendono fino a 13 metri sotto l'impatto di una corrente di cortocircuito di 50 kA, riducendo sostanzialmente i requisiti della struttura in acciaio della sottostazione.

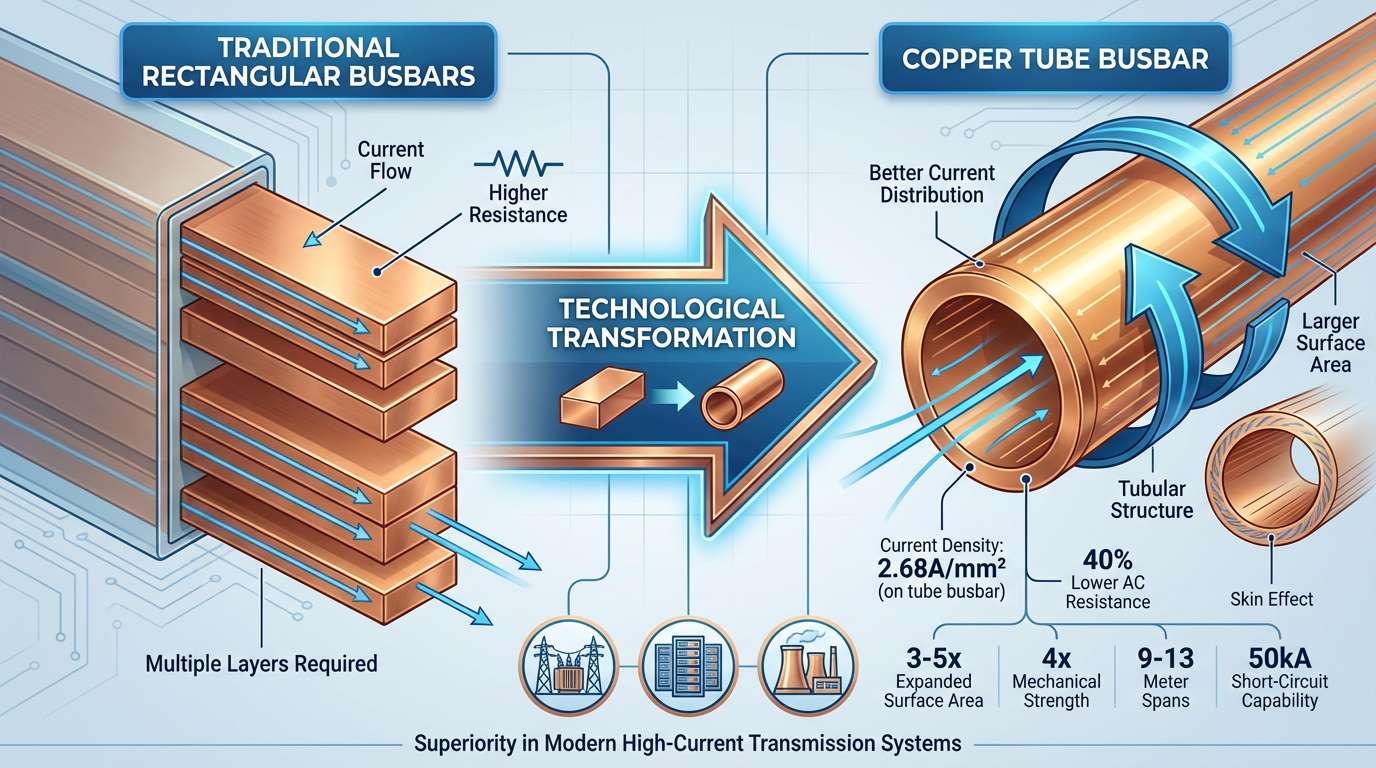

(Questa immagine è stata generata dall'intelligenza artificiale.)

Tabella: Confronto delle prestazioni delle sbarre collettrici in tubo di rame rispetto alle sbarre collettrici rettangolari tradizionali (2025)

Innovazione dei materiali: leghe avanzate e produzione sostenibile

La superiorità prestazionale delle sbarre in tubi di rame deriva dalle scoperte della scienza dei materiali. Nuovo rame-argento and leghe rame-cromo mantengono la conduttività aumentando la resistenza del 30%, consentendo pareti più sottili e risparmi di materiale fino al 25% senza compromettere le prestazioni. Questi materiali avanzati consentono il funzionamento a temperature comprese tra -196°C e 250°C, rendendoli adatti ad ambienti estremi, dalle applicazioni criogeniche agli ambienti industriali ad alta temperatura.

I processi di produzione sostenibili stanno rimodellando l’economia della produzione. Le strutture moderne utilizzano sistemi di raffreddamento ad acqua a circuito chiuso che riducono il consumo di acqua da 28 metri cubi per tonnellata a 16 metri cubi per tonnellata, una riduzione del 43%. L’integrazione del 5G e delle tecnologie Internet industriali consente l’ottimizzazione energetica in tempo reale, riducendo del 30% il consumo energetico complessivo per unità di prodotto. Questi progressi non solo riducono i costi di produzione, ma aiutano anche i prodotti a beneficiare di esenzioni nell’ambito di meccanismi come il Carbon Border Adjustment Mechanism (CBAM) dell’UE.

Spettro applicativo: dall'energia tradizionale alle nuove frontiere energetiche

La proposta di valore delle sbarre in tubi di rame viene ridefinita in più settori. Nella trasmissione di corrente continua ad altissima tensione, le stazioni di conversione da ±800 kV che utilizzano sbarre in tubi di rame completamente isolate registrano perdite di sistema ridotte del 18%, con risparmi sui costi operativi annuali che raggiungono i 4 milioni di dollari. Questo vantaggio diventa particolarmente evidente nella trasmissione a lunga distanza, dove i progetti che superano i 100 chilometri beneficiano di riduzioni dei costi del ciclo di vita del 25% o più.

Il settore delle energie rinnovabili rappresenta una frontiera particolarmente promettente. Nelle applicazioni per parchi eolici, le sbarre in tubi di rame dimostrano un funzionamento affidabile a -40°C, con rivestimenti resistenti ai raggi UV che prolungano la durata di servizio all'aperto fino a 30 anni, il doppio del ciclo di 15 anni dei cavi tradizionali. Nelle centrali fotovoltaiche, i progetti modulari accelerano l'installazione del 50%, rivelandosi particolarmente utili per progetti di energia distribuita rapidamente implementabili. Il trasporto ferroviario rappresenta un altro vettore di crescita, con sistemi come la linea 14 della metropolitana di Shanghai che raggiungono un’efficienza del convertitore di trazione del 98,5% e una riduzione del consumo energetico dei treni del 7% dopo l’adozione di sbarre in tubo di rame Φ120×8 mm.

Paesaggio regionale: variazioni globali nell'adozione e nell'innovazione

Il mercato globale delle sbarre in tubi di rame presenta caratteristiche regionali distinte. L’Europa mantiene la leadership nelle applicazioni di fascia alta, con i produttori tedeschi che detengono il 60% del mercato dei tubi ad alta purezza. Il Nord America si concentra sulle applicazioni aerospaziali e di difesa, dove le leghe specializzate soddisfano requisiti di prestazioni estreme. Nel frattempo, le aziende cinesi hanno compiuto progressi significativi in ​​segmenti di nicchia come i tubi in nichel-rame B10 per uso marino, conquistando il 25% della quota di mercato globale.

Questa distribuzione geografica riflette diversi vantaggi competitivi. Il dominio europeo nei segmenti premium deriva da una lunga esperienza nella produzione di precisione, mentre i punti di forza del Nord America si allineano con l’avanzata industria aerospaziale. L’ascesa della Cina trae vantaggio da cluster industriali integrati che combinano fusione a monte, lavorazione intermedia e applicazioni a valle, riducendo i cicli di ricerca e sviluppo del 30% e i costi del 20%.

Direzioni future: sistemi intelligenti e materiali di prossima generazione

La futura evoluzione delle sbarre in tubo di rame punta verso una maggiore intelligenza e funzionalità. L'integrazione di sensori in fibra ottica consente il monitoraggio in tempo reale di temperatura, stress e scariche parziali, con alcune applicazioni industriali che raggiungono una precisione del 92% nella previsione dei guasti delle apparecchiature e riducono i tempi di fermo non pianificati del 65%. Questa trasformazione eleva le sbarre in tubi di rame da elementi conduttivi passivi a nodi attivi di gestione dell'energia.

I materiali di prossima generazione promettono ulteriori scoperte. I compositi rame-grafene dimostrano una conduttività termica cinque volte superiore a quella del rame puro con un quarto del peso, mentre le varianti superconduttrici che funzionano a temperature dell'azoto liquido di -196°C offrono una trasmissione di potenza a resistenza zero. Sebbene non siano ancora commercialmente fattibili su larga scala, questi materiali avanzati puntano verso un futuro in cui le sbarre in tubi di rame potrebbero vedere una riduzione del peso del 60% migliorando contemporaneamente le prestazioni.

L'integrazione del sistema rappresenta un'altra direzione chiave. Le sbarre collettrici integrate combinate di conduzione e raffreddamento che uniscono la dissipazione del calore con le funzioni di trasmissione di potenza possono ridurre il numero di connettori del 30% aumentando al contempo la densità di energia. Questo approccio esemplifica il passaggio del settore dalla produzione di componenti alla fornitura di soluzioni integrate.
