Sbarre collettrici in tubi di rame: in che modo il "rivoluzionario silenzioso" nella trasmissione di energia ridefinisce l'efficienza delle infrastrutture energetiche?

Sottotitolo: Mentre le tradizionali sbarre rettangolari occupano uno spazio significativo e mostrano notevoli perdite nelle sottostazioni ad altissima tensione, una sbarra in tubo di rame tubolare cavo, con una riduzione del 40% della resistenza CA e un miglioramento del 60% nell'efficienza di dissipazione del calore, sta silenziosamente diventando un motore chiave della transizione energetica globale. Perché questo prodotto di nicchia, che rappresenta solo il 3% della domanda totale di tubi di rame, raggiunge un tasso di crescita annuo del 200% nel nuovo settore energetico?

Cambio di paradigma tecnologico: dalla “conduzione solida” alla “trasmissione di potenza tridimensionale”

Nel 2025, i miglioramenti nelle infrastrutture energetiche globali stanno determinando una crescita esplosiva nel tubo di rame mercato delle sbarre. Sebbene questa categoria rappresenti solo il 2%–3% della domanda totale di tubi di rame, la sua applicazione nelle sottostazioni ad altissima tensione, nei data center e nelle nuove centrali elettriche sta crescendo a un tasso di oltre il 200% annuo. Rispetto alle tradizionali sbarre rettangolari, la competitività principale di sbarre in tubo di rame risiede nei vantaggi fisici della loro struttura tubolare cava: espande la superficie del conduttore di 3-5 volte, garantisce che la corrente si distribuisca uniformemente lungo la parete del tubo, riduce il coefficiente di effetto pelle al di sotto di 0,8 e abbassa la resistenza CA del 40% rispetto alle sbarre rettangolari della stessa area di sezione trasversale.

Questa rivoluzione strutturale affronta direttamente i punti critici della trasmissione a corrente ultraelevata. Nei quadri isolati in gas (GIS) da 750 kV, una sbarra in tubo di rame Φ100×5 mm può trasportare una corrente di 4000 A, con una densità di corrente di soli 2,68 A/mm². Al contrario, richiedono sbarre rettangolari equivalenti più strati sovrapposti , determinando un aumento delle perdite di oltre il 30%. Ancora più critico, la resistenza meccanica delle sbarre in tubo di rame è quattro volte quella delle sbarre rettangolari. Sotto un impatto di corrente di cortocircuito di 50 kA, la campata sospesa raggiunge i 9 metri e la campata supportata si estende fino a 13 metri, riducendo significativamente la necessità di strutture in acciaio della sottostazione.

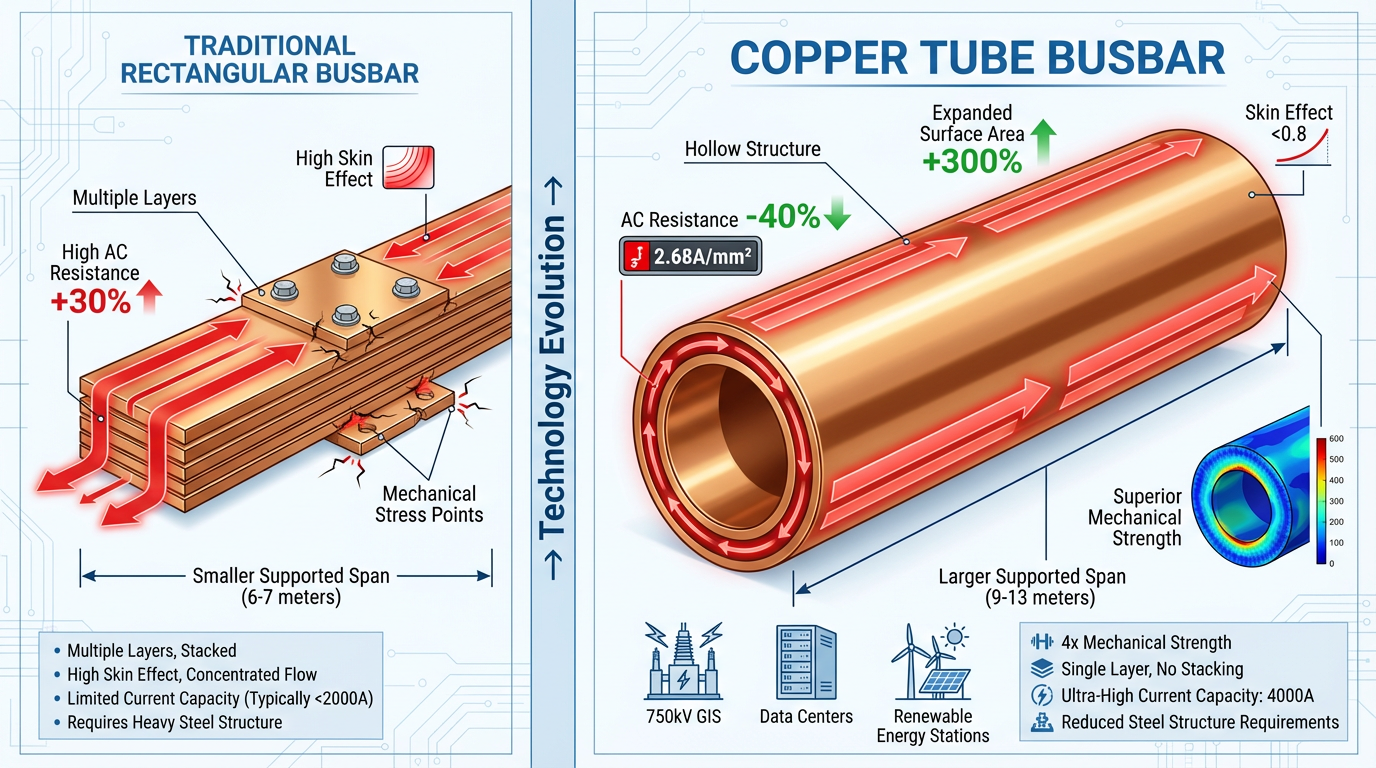

(Questa immagine è stata generata dall'intelligenza artificiale.)

Tabella: Confronto delle prestazioni delle sbarre collettrici in tubo di rame rispetto alle sbarre collettrici rettangolari tradizionali (2025)

Espansione degli scenari applicativi: dall'energia tradizionale ai nuovi confini energetici

Il valore delle sbarre in tubi di rame viene ridefinito nel nuovo settore energetico. In corrente continua ad altissima tensione (HVDC), sostituendo i cavi tradizionali con sbarre in tubo di rame completamente isolate nelle stazioni di conversione da ±800 kV, riduce le perdite di sistema del 18% e i costi operativi annuali di 4 milioni di yuan. Questo vantaggio è particolarmente evidente nella trasmissione a lunga distanza: per distanze superiori a 100 chilometri, il vantaggio di resistenza delle sbarre in tubo di rame può ridurre il costo totale del ciclo di vita di oltre il 25%.

Applicazioni ancora più rivoluzionarie stanno emergendo nelle nuove centrali elettriche. Nella stazione booster da 330 kV della base eolica di Gansu Jiuquan, le sbarre in tubi di rame funzionano stabilmente in condizioni di freddo estremo di -40°C. Il loro rivestimento resistente ai raggi UV estende la durata di servizio all'aperto fino a 30 anni, superando di gran lunga il ciclo di 15 anni dei cavi tradizionali. Nelle centrali fotovoltaiche, il design modulare delle sbarre in tubi di rame aumenta l'efficienza dell'installazione del 50%, rendendole particolarmente adatte per progetti di energia distribuita di rapida implementazione.

Il trasporto ferroviario è un’altra area di crescita. Dopo che la linea 14 della metropolitana di Shanghai ha adottato sbarre in tubo di rame da Φ120×8 mm, l'efficienza dei convertitori di trazione è aumentata al 98,5% e il consumo energetico del treno è diminuito del 7%. Loro resistenza alle vibrazioni riduce i tassi di guasto dei contatti del 90%, migliorando significativamente l'affidabilità operativa. L’espansione di questi scenari applicativi eleva le sbarre in tubi di rame da semplici materiali conduttivi a determinanti fondamentali dell’efficienza energetica del sistema.

Innovazione dei materiali: scoperte sostenibili dal "consumo di risorse" alla "riduzione ed efficienza"

Di fronte alla sfida della scarsità delle risorse di rame, l’industria ottiene “la riduzione del rame e il miglioramento dell’efficienza” attraverso l’innovazione strutturale. L'utilizzo di un tubo di rame da Φ28×3 mm per sostituire un'asta di rame massiccio da 20 mm riduce l'utilizzo del rame del 33% con un requisito di trasporto di corrente di 630 A, mantenendo la stabilità termica. Una sbarra collettrice in tubo di rame con parete inclinata sviluppata da un'azienda riduce ulteriormente il consumo di materiale attraverso un design centrale a parete sottile, tagliando il consumo di rame del 22% e i costi del 15% in condizioni di 10 kV/3150 A.

Anche le tecnologie di produzione verde stanno accelerando la loro applicazione. Il sistema di raffreddamento ad acqua a circuito chiuso di Jiangxi Naile Copper riduce il consumo di acqua nel processo di produzione di sbarre in tubi di rame da 28 metri cubi per tonnellata a 16 metri cubi per tonnellata, una riduzione del 43%. Nel frattempo, Guangdong Longfeng Precision Copper Tube utilizza la tecnologia Internet industriale 5G per costruire una fabbrica gemella digitale, ottimizzando il consumo energetico in tempo reale e riducendo del 30% il consumo energetico complessivo per unità di prodotto. Queste innovazioni non solo riducono i costi di produzione, ma aiutano anche i prodotti a beneficiare di esenzioni nell’ambito del meccanismo di adeguamento delle frontiere del carbonio (CBAM) dell’UE, migliorando la competitività internazionale.

Upgrade Intelligente: Evoluzione Funzionale dalla “Conduzione Passiva” alla “Gestione Attiva”

Le innovazioni più all’avanguardia si stanno verificando nel campo dell’intelligence. Le sbarre intelligenti in tubo di rame integrate con sensori in fibra ottica possono monitorare temperatura, stress e scariche parziali in tempo reale. Dopo essere stati impiegati presso un'impresa siderurgica, hanno raggiunto un tasso di precisione del 92% nella previsione dei guasti delle apparecchiature e hanno ridotto i tempi di fermo non pianificati del 65%. Questa trasformazione intelligente trasforma le sbarre in tubi di rame da componenti conduttivi passivi a nodi attivi di gestione dell'energia.

La tecnologia Digital Twin amplifica ulteriormente questo valore. Costruendo modelli virtuali di sbarre in tubi di rame e simulando le loro prestazioni in diverse condizioni operative, le aziende possono fornire avvisi tempestivi per potenziali guasti. In un progetto di data center, questa manutenzione predittiva ha ridotto i costi operativi del 40% e aumentato l'affidabilità del sistema al 99,999%. Con l’introduzione di algoritmi AI, le sbarre intelligenti in tubi di rame possono persino regolare automaticamente i parametri operativi per ottimizzare la distribuzione dell’efficienza energetica dell’intero sistema di alimentazione.

Tendenze future: nuove frontiere nella tecnologia dei superconduttori e nell'integrazione dei sistemi

La tecnologia delle sbarre collettrici in tubi di rame di nuova generazione sta avanzando verso scoperte rivoluzionarie nel campo dei superconduttori. La barra collettrice composita rame-superconduttore sviluppata dall'Istituto tedesco Max Planck raggiunge una trasmissione di potenza a resistenza zero a -196°C in azoto liquido, aumentando la densità di corrente di cinque volte. Sebbene costoso, mostra il potenziale applicativo in scenari specifici di alto valore. Un’innovazione più pratica è il materiale composito in carburo di silicio e alluminio, che ha 1,5 volte la conduttività termica del rame e solo un terzo del suo peso, ed è già in fase di sperimentazione in alcune nuove applicazioni energetiche.

L’integrazione del sistema è un’altra direzione chiave. Il dipartimento energetico di Tesla ha sviluppato una sbarra integrata di "conduzione-raffreddamento" che combina le funzioni di dissipazione del calore e trasmissione di potenza, riducendo il volume delle pile di sovralimentazione dei veicoli elettrici del 40% e aumentando l'efficienza di ricarica del 30%. Questa integrazione interfunzionale rappresenta la direzione futura delle sbarre in tubi di rame: non sono più componenti conduttivi a funzione singola ma portatori principali di soluzioni energetiche complete.

La rivoluzione energetica delle infrastrutture silenziose

L'ascesa di sbarre in tubo di rame rappresenta una rivoluzione silenziosa nel settore delle infrastrutture energetiche: mentre l’attenzione dell’industria si concentra su tecnologie stellari come il fotovoltaico e l’energia eolica, questa nicchia apparentemente tradizionale sta silenziosamente elevando l’efficienza di base dell’intero sistema energetico attraverso la scienza dei materiali e l’innovazione strutturale. Nei prossimi cinque anni, con l’accelerazione della transizione energetica globale, il mercato delle sbarre collettrici in tubi di rame manterrà un tasso di crescita annuo superiore al 25%, diventando il punto di crescita dei profitti più promettente nel settore dei tubi di rame.

Per le imprese, la chiave della concorrenza non risiede più esclusivamente nel controllo dei costi, ma nella capacità di fornire soluzioni di sistema, integrandole innovazione materiale , gestione intelligente , e scenari applicativi profondamente per fornire soluzioni di miglioramento dell’efficienza energetica end-to-end. Come ha affermato un esperto del settore, "I futuri vincitori non saranno le aziende che vendono tubi di rame, ma le aziende che vendono 'efficienza'".
